EU سٹینڈرڈ سنگل کور نان شیتھڈ کیبلز کو جدید الیکٹریکل سسٹمز میں کیسے استعمال کیا جاتا ہے؟

کنٹرول کیبنٹ، ڈسٹری بیوشن بورڈز، مشینری، اور بلڈنگ سسٹم کے اندر الیکٹریکل وائرنگ کے لیے اکثر کیبلز کی ضرورت ہوتی ہے جو مستحکم برقی موصلیت اور چالکتا کو برقرار رکھتے ہوئے محدود جگہوں کے ذریعے موثر طریقے سے روٹ کی جا سکتی ہیں۔ ایک اضافی بیرونی میان والی کیبلز کے برعکس، سنگل کور نان شیتھڈ کیبلز کو زیادہ کمپیکٹ کنسٹرکشن کے ساتھ ڈیزائن کیا گیا ہے، جس سے وہ کئی فکسڈ وائرنگ اور اندرونی کنکشن ایپلی کیشنز کے لیے موزوں ہیں۔

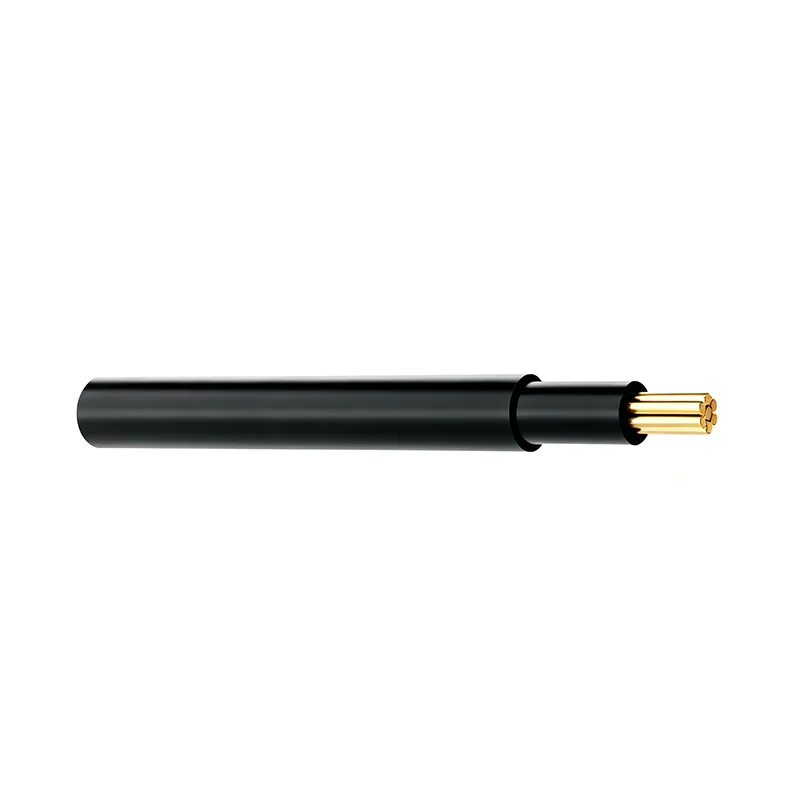

دیEU معیاری سنگل کور غیر شیتھڈ کیبلزکی طرف سے فراہم کیلنشینگیورپی معیاری کم وولٹیج برقی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ مصنوعات کی رینج آکسیجن سے پاک تانبے کے کنڈکٹرز کا استعمال کرتی ہے، ٹھوس اور پھنسے ہوئے کنڈکٹر کنفیگریشن کو سپورٹ کرتی ہے، اور PVC یا حسب ضرورت موصلیت کے مواد کے ساتھ دستیاب ہے۔ موجودہ مصنوعات کی تفصیلات 450/750V ریٹیڈ وولٹیج رینج اور کنڈکٹر کراس سیکشنز 1.5 mm² سے 25 mm² تک کا احاطہ کرتی ہیں۔

اندرونی وائرنگ کے لیے سنگل کور کیبلز کیوں کارآمد ہیں؟

محدود جگہوں میں موثر روٹنگ

الیکٹریکل کیبنٹ اور آٹومیشن آلات میں متعدد اجزاء، ٹرمینلز، سوئچز، ریلے اور کنٹرول ڈیوائسز شامل ہیں۔ وائرنگ کو اکثر تنگ چینلز سے گزرنا چاہیے اور اجزاء کے درمیان مخصوص راستوں پر عمل کرنا چاہیے۔

سنگل کور کی تعمیر انفرادی تاروں کو روٹ اور منظم کرنے میں آسان بناتی ہے۔ انسٹالرز ایک بڑی ملٹی کور کیبل کو سنبھالنے کے بجائے کابینہ کے لے آؤٹ کے مطابق مختلف کنڈکٹرز کا بندوبست کر سکتے ہیں جہاں انفرادی کنکشن کی ضرورت ہوتی ہے۔

واضح الیکٹریکل کنکشن

انفرادی کنڈکٹرز کو الگ الگ شناخت اور روٹ کیا جا سکتا ہے، جو ڈسٹری بیوشن بورڈز اور کنٹرول کیبنٹ کے اندر کنکشن کے کام کو آسان بنا سکتا ہے۔ مناسب لیبلنگ اور منظم روٹنگ مستقبل کے معائنہ اور دیکھ بھال کو بھی زیادہ موثر بنا سکتی ہے۔

لچکدار ترتیب

مختلف سرکٹس کو مختلف موصل کے سائز کی ضرورت ہو سکتی ہے۔ کئی کراس سیکشنز پر محیط سنگل کور کیبل رینج سسٹم ڈیزائنرز کو موجودہ ضروریات، تنصیب کی شرائط، اور قابل اطلاق برقی ضوابط کے مطابق کنڈکٹر کا سائز منتخب کرنے کی اجازت دیتی ہے۔

یہ کیبلز عام طور پر کہاں لگائی جاتی ہیں؟

الیکٹریکل کنٹرول کیبنٹ

کنٹرول کیبنٹ میں بڑی تعداد میں اندرونی برقی کنکشن ہوتے ہیں۔ پاور سرکٹس، کنٹرول سرکٹس، سگنل انٹرفیس، اور اجزاء کنکشن مختلف کنڈکٹر سائز اور روٹنگ کے راستے کی ضرورت ہوسکتی ہے.

دیEU معیاری سنگل کور غیر شیتھڈ کیبلزاندرونی کابینہ کی وائرنگ کے لیے استعمال کیا جا سکتا ہے جہاں قابل اطلاق تنصیب کا طریقہ اس قسم کی کیبل کی اجازت دیتا ہے۔ ان کی لچکدار روٹنگ کی خصوصیات انسٹالرز کو کابینہ کی محدود جگہ کے اندر منظم وائرنگ راستے بنانے میں مدد کر سکتی ہیں۔

ڈسٹری بیوشن بورڈز

ڈسٹری بیوشن بورڈز کو آنے والی پاور، سرکٹ پروٹیکشن ڈیوائسز، ٹرمینل بلاکس اور آؤٹ گوئنگ سرکٹس کے درمیان قابل اعتماد کنکشن کی ضرورت ہوتی ہے۔ جب منتخب کیبل کی قسم اور تنصیب کا طریقہ برقی نظام کی ضروریات کو پورا کرتا ہے تو سنگل کور کنڈکٹرز کو اندرونی رابطوں کے لیے استعمال کیا جا سکتا ہے۔

صنعتی آٹومیشن کا سامان

صنعتی مشینری میں عام طور پر موٹرز، سینسرز، کنٹرول پرزے، ریلے، PLC سسٹم، رابطہ کار اور دیگر برقی آلات شامل ہوتے ہیں۔ قابل اعتماد برقی رابطوں کو برقرار رکھتے ہوئے وائرنگ کے انتظام کو ان اجزاء کی فزیکل لے آؤٹ کو ایڈجسٹ کرنا چاہیے۔

لنشینگ کیبلز کو آٹومیشن آلات اور پروڈکشن مشینری میں اندرونی برقی کنکشنز پر لاگو کیا جا سکتا ہے جہاں کیبل کی وضاحتیں آپریٹنگ حالات کے لیے موزوں ہوں۔

الیکٹریکل سسٹمز کی تعمیر

یورپی معیاری سنگل کور کیبلز مناسب رہائشی اور تجارتی برقی تنصیبات میں بھی استعمال ہوتی ہیں، بشمول لائٹنگ سرکٹس، ڈسٹری بیوشن کنکشن، اور فکسڈ اندرونی وائرنگ۔

اصل درخواست کا تعین ہمیشہ قابل اطلاق قومی تنصیب کے ضوابط، کیبل کی قسم، کنڈکٹر کا سائز، وولٹیج کی درجہ بندی، تنصیب کے ماحول اور مطلوبہ تحفظ کے طریقہ سے کیا جانا چاہیے۔

خریداروں کو کون سے الیکٹریکل پیرامیٹرز کی جانچ کرنی چاہئے؟

مندرجہ بالا وضاحتیں مصنوعات کے مخصوص پیرامیٹرز کے طور پر سمجھا جانا چاہئے. کسی خاص تنصیب کے لیے، خریداروں کو آرڈر کرنے سے پہلے قابل اطلاق کیبل کی قسم، کنڈکٹر کی تعمیر، موصلیت کا مواد، درجہ حرارت کی درجہ بندی، اور ریگولیٹری تقاضوں کی تصدیق کرنی چاہیے۔

کنڈکٹر کا سائز کیبل کے انتخاب کو کیسے متاثر کرتا ہے؟

چھوٹے سرکٹس کے لیے 1.5 ملی میٹر

1.5 mm² آپشن میں زیادہ سے زیادہ کنڈکٹر مزاحمت 12.1 Ω/km ہے اور مناسب کم موجودہ وائرنگ ایپلی کیشنز کے لیے غور کیا جا سکتا ہے جہاں انسٹالیشن کے تقاضے اس کنڈکٹر کے سائز کی اجازت دیتے ہیں۔

جنرل الیکٹریکل کنکشنز کے لیے 2.5 mm²

2.5 mm² ورژن میں زیادہ سے زیادہ کنڈکٹر مزاحمت 7.41 Ω/km ہے اور اسے عام طور پر بجلی کے کنکشن کی ضروریات کی وسیع رینج کے لیے سمجھا جاتا ہے۔ اصل قابل اجازت کرنٹ تنصیب کے طریقہ کار، محیطی درجہ حرارت، گروپ بندی، موصلیت، اور قابل اطلاق معیارات پر منحصر ہے۔

اعلی موجودہ ضروریات کے لیے 4 mm² سے 10 mm²

4 mm²، 6 mm²، اور 10 mm² کے اختیارات ایپلی کیشنز کے لیے بتدریج بڑے کنڈکٹر کراس سیکشن فراہم کرتے ہیں جن کے لیے زیادہ کرنٹ لے جانے کی صلاحیت کی ضرورت ہوتی ہے۔ خریداروں کو مطلوبہ کنڈکٹر سائز کا حساب لگانا چاہیے بجائے اس کے کہ وہ صرف برائے نام آلات کی طاقت کے مطابق منتخب کریں۔

بڑے کنکشنز کے لیے 16 mm² اور 25 mm²

16 mm² اور 25 mm² اختیارات برقی نظاموں کے لیے دستیاب ہیں جن کے لیے بڑے کنڈکٹرز کی ضرورت ہوتی ہے۔ ان ایپلی کیشنز کے لیے، کیبل کے انتخاب کے دوران وولٹیج ڈراپ، تنصیب کا طریقہ، محیط درجہ حرارت، کنڈکٹر گروپنگ، اور شارٹ سرکٹ کے حالات پر غور کیا جانا چاہیے۔

ٹھوس اور پھنسے ہوئے کنڈکٹرز کے درمیان کیا فرق ہے؟

ٹھوس موصل

ایک ٹھوس موصل ایک واحد conductive عنصر پر مشتمل ہوتا ہے۔ یہ فکسڈ وائرنگ کے لیے نسبتاً مستحکم ڈھانچہ فراہم کر سکتا ہے اور اسے عام طور پر سمجھا جاتا ہے جہاں کیبل کو بار بار حرکت کی ضرورت نہیں ہوتی ہے۔

ٹھوس کنڈکٹر کی مناسبیت تنصیب کے ماحول، موڑنے کی ضروریات، ٹرمینل ڈیزائن، اور قابل اطلاق کیبل کے معیار پر منحصر ہے۔

پھنسے ہوئے کنڈکٹر

ایک پھنسے ہوئے کنڈکٹر میں متعدد چھوٹی تاروں پر مشتمل ہوتا ہے جو ایک کنڈکٹر میں مل جاتے ہیں۔ یہ تعمیر عام طور پر ایک ہی کراس سیکشنل ایریا کے ٹھوس کنڈکٹر سے زیادہ لچک فراہم کرتی ہے۔

پھنسے ہوئے کنفیگریشن اس وقت کارآمد ہو سکتے ہیں جب وائرنگ کو خم دار راستوں پر عمل کرنا چاہیے یا جب تنصیب کی جگہ لچک کو اہم بناتی ہے۔

غیر شیتھڈ کیبلز کو انسٹال کرتے وقت کن چیزوں پر غور کیا جانا چاہیے؟

مکینیکل نقصان سے تحفظ

ایک غیر شیٹڈ کیبل میں وہی اضافی مکینیکل تحفظ نہیں ہوتا ہے جو شیتھڈ تعمیر کے ذریعہ فراہم کیا جاتا ہے۔ اس لیے اسے صرف ان ایپلی کیشنز اور مقامات پر انسٹال کیا جانا چاہیے جہاں منتخب کیبل کی قسم کی اجازت ہو اور جب ضروری ہو تو مناسب تحفظ فراہم کیا جائے۔

درست روٹنگ

کیبل روٹنگ کو تیز کناروں، ضرورت سے زیادہ موڑنے، حرکت پذیر اجزاء، ضرورت سے زیادہ گرمی کے ذرائع، اور دیگر حالات سے بچنا چاہیے جو موصلیت کو نقصان پہنچا سکتے ہیں۔ برقی الماریوں کے اندر، کنڈکٹرز کو اس طرح ترتیب دیا جانا چاہیے کہ غیر ضروری میکانکی دباؤ کو روکے۔

مناسب خاتمہ

ٹرمینلز، کنیکٹر، فیرولز، اور کنکشن کے دیگر اجزاء کنڈکٹر کی قسم اور کراس سیکشن کے ساتھ ہم آہنگ ہونے چاہئیں۔ ناقص ٹرمینیشن رابطے کی مزاحمت کو بڑھا سکتا ہے اور مقامی حرارت پیدا کر سکتا ہے۔

کیبل گروپنگ پر غور کریں۔

جب کئی بھاری بھرکم کنڈکٹر ایک ساتھ نصب کیے جاتے ہیں، تو گرمی کی کھپت کو کم کیا جا سکتا ہے اور قابل اجازت کرنٹ کو ایڈجسٹ کرنے کی ضرورت پڑ سکتی ہے۔ اس لیے کرنٹ لے جانے کی صلاحیت کا تعین کرتے وقت تنصیب کی شرائط اور قابل اطلاق ضوابط پر غور کیا جانا چاہیے۔

درجہ حرارت کیبل کے انتخاب کو کیسے متاثر کرتا ہے؟

محیطی درجہ حرارت

ارد گرد کا درجہ حرارت برقی کیبل کی تھرمل کارکردگی کو متاثر کرتا ہے۔ گرم کنٹرول کیبنٹ کے اندر نصب کیبل ٹھنڈے ماحول میں نصب ایک ہی کیبل سے مختلف حالات میں کام کر سکتی ہے۔

کیبل کے مخصوص آپریٹنگ درجہ حرارت کی حد کا موازنہ اصل تنصیب کے حالات سے کیا جانا چاہیے۔

کنڈکٹر آپریٹنگ درجہ حرارت

موجودہ مصنوعات کی تفصیلات -30 ° C سے +90 ° C تک آپریٹنگ درجہ حرارت کی حد فراہم کرتی ہے۔ قابل اجازت موجودہ اور اصل درجہ حرارت میں اضافہ اب بھی تنصیب کے طریقہ کار اور متعلقہ برقی ضروریات پر منحصر ہے۔

قلیل مدتی درجہ حرارت کے حالات

پروڈکٹ کی تفصیلات +250 ° C تک قلیل مدتی درجہ حرارت کی صلاحیت کی نشاندہی کرتی ہے۔ اس پیرامیٹر کو مسلسل آپریٹنگ درجہ حرارت کے طور پر نہیں سمجھا جانا چاہئے اور قابل اطلاق کیبل کے معیار اور مخصوص آپریٹنگ حالت کے مطابق جانچنا ضروری ہے۔

کیبل پروکیورمنٹ کے لیے یورپی معیارات کیوں اہم ہیں؟

معیاری مصنوعات کی ضروریات

یورپی کیبل کے معیارات کنڈکٹر کی تعمیر، برقی خصوصیات، موصلیت، طول و عرض اور جانچ سے متعلق تقاضے قائم کرتے ہیں۔ قابل اطلاق معیار کے مطابق ڈیزائن کی گئی کیبل کا استعمال یورپی منڈیوں کو پیش کرنے والے پروجیکٹس کے لیے مصنوعات کے انتخاب کو آسان بنا سکتا ہے۔

پروجیکٹ کی دستاویزات

صنعتی منصوبوں اور برقی آلات کے مینوفیکچررز کو یہ ظاہر کرنے کے لیے تکنیکی دستاویزات کی ضرورت ہو سکتی ہے کہ منتخب اجزاء مخصوص معیارات اور مارکیٹ کی ضروریات کے مطابق ہیں۔

لنشینگ EN 60228 اور HD 21.13 کو اپنی EU-معیاری سنگل کور کیبل رینج کے لیے قابل اطلاق معیارات کے طور پر شناخت کرتا ہے، جبکہ CE، RoHS، اور REACH تعمیل کسٹمر اور مارکیٹ کی ضروریات کے مطابق فراہم کی جا سکتی ہے۔

مارکیٹ کے لیے مخصوص تقاضے اب بھی لاگو ہوتے ہیں۔

یورپی یونین کے معیاری کیبل کو خود بخود ہر یورپی ملک میں ہر تنصیب کے لیے موزوں نہیں سمجھا جانا چاہیے۔ خریداری سے پہلے قومی وائرنگ کے ضوابط، تنصیب کے طریقے، آگ کی ضروریات، ماحولیاتی حالات، اور پروجیکٹ کی تفصیلات کا بھی جائزہ لیا جانا چاہیے۔

خریداروں کو مختلف کیبل سپلائرز کا موازنہ کیسے کرنا چاہئے؟

سنگل کور کیبلز کے لیے کون سے کوالٹی ٹیسٹ اہم ہیں؟

کنڈکٹر مزاحمت کی جانچ

کنڈکٹر ریزسٹنس ٹیسٹنگ اس بات کی تصدیق کرنے میں مدد کرتی ہے کہ آیا کنڈکٹر مخصوص برقی خصوصیات کو پورا کرتا ہے۔ مستحکم کرنٹ ٹرانسمیشن اور وولٹیج ڈراپ کی پیش گوئی کی کارکردگی کے لیے مستقل مزاحمت اہم ہے۔

ٹینسائل اور ایلونیشن ٹیسٹنگ

مکینیکل ٹیسٹنگ کا استعمال کنڈکٹر اور موصلیت کی خصوصیات کا جائزہ لینے کے لیے کیا جا سکتا ہے۔ تناؤ کی طاقت اور لمبائی کی پیمائش اس بارے میں معلومات فراہم کرتی ہے کہ مواد مکینیکل تناؤ کا کیا جواب دیتا ہے۔

موصلیت کا معائنہ

موصلیت کو ان نقائص کے لیے چیک کیا جانا چاہیے جو برقی حفاظت کو متاثر کر سکتے ہیں۔ معائنہ میں قابل اطلاق مصنوعات کے معیار کے مطابق جہتی جانچ، ظاہری شکل کا معائنہ، اور برقی جانچ شامل ہوسکتی ہے۔

ظاہری شکل کا معائنہ

بصری معائنہ کیبل کو پیک کرنے اور بھیجنے سے پہلے سطح کے نقائص، جہتی عدم مطابقتوں، پرنٹنگ کے مسائل، یا دیگر مینوفیکچرنگ اسامانیتاوں کی شناخت میں مدد کرتا ہے۔

لنشینگ برقی آلات کے مینوفیکچررز کی مدد کیسے کر سکتا ہے؟

متعدد کنڈکٹر سائز

لنشینگ1.5 mm² سے 25 mm² تک کنڈکٹر کراس سیکشنز کی ایک رینج فراہم کرتا ہے، جو آلات کے مینوفیکچررز، برقی ٹھیکیداروں، اور تقسیم کاروں کو پروجیکٹ کی ضروریات کے مطابق مختلف سائز منتخب کرنے کی اجازت دیتا ہے۔

OEM پر مبنی سپلائی

برقی آلات کے مینوفیکچررز کو مخصوص کنڈکٹر تعمیرات، موصلیت کا مواد، رنگ، پیکیجنگ، لیبلنگ، اور تکنیکی دستاویزات کی ضرورت ہو سکتی ہے۔ اپنی مرضی کے مطابق کیبل کنفیگریشن کا اندازہ پروجیکٹ کی ضروریات کے مطابق کیا جا سکتا ہے۔

ایک سے زیادہ صنعتوں میں درخواستیں

دیEU معیاری سنگل کور غیر شیتھڈ کیبلزکنٹرول کیبنٹ، ڈسٹری بیوشن بورڈز، صنعتی آٹومیشن آلات، مشینری کی وائرنگ، اور مناسب رہائشی یا تجارتی برقی تنصیبات کے لیے غور کیا جا سکتا ہے۔
